IBC吨桶灌装机




1、整机尺寸 / Overall size

整机尺寸(长×宽×高):1500mm×1700mm×2850mm

Machine size (length×width×height):1500mm×1700mm×2850mm


2、本机的各主要技术参数 / The main technical parameters of this machine

灌装容器口径:≥Φ60mm / Filling container caliber:≥Φ60mm

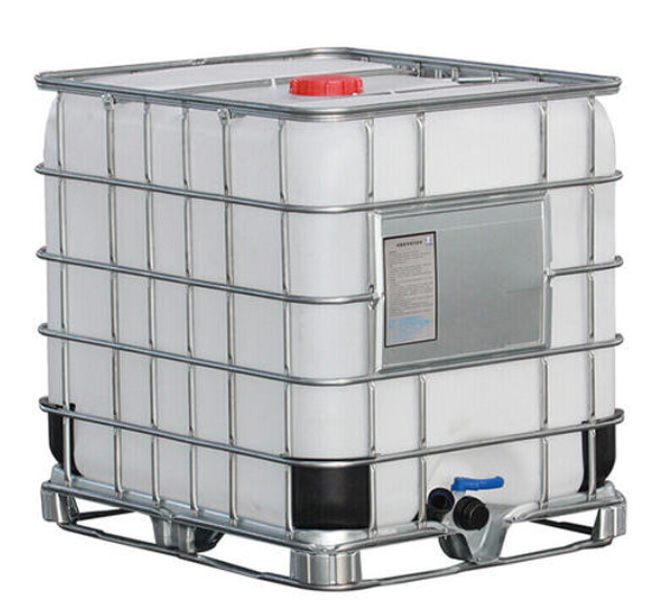

灌装容量:IBC吨桶 / Filling capacity:IBC tank

灌装误差:≤±0.1%  (以水为介质)/ Filling error:≤±0.1% (using water as medium)

灌装头数:1 / Number of filling heads:1

生产能力 :6桶/小时 / Production capacity:6 tanks/hour

需备功率:1KW / Required power:1KW


3、设备工作要求 / Equipment working requirements

温度:5~35℃ / Temperature:5~35℃

相对湿度:≤85% / Relative humidity:≤85%

电源:220V    50Hz / Power supply:220V 50Hz

需备气源:0.6MPa洁净稳定气源 / Required air source:0.6MPa clean and stable air source

工作环境:应隔离强电磁场源 (严禁用于潜在爆炸的环境)

Working environment:should isolate the source of strong electromagnetic field (it is strictly prohibited to use in potentially explosive environment)


* 实际工作环境应根据包装物料的特性而定。

The actual working environment should be determined according to the characteristics of the packaging materials.



工艺结构组成 / Process structure composition


2.1、本机主要由电控系统、输送装置、光电检测、进料装置、灌装称重装置、升降装置、下料装置、传动系统等部分组成。

2.2、电器控制部分则由PLC可编程电脑程序控制器,变频调速器组成,集成度高,控制能力强,运行可靠。应用触摸屏技术,使机器的操作更可靠、方便,人机界面更加友好。光电传感器、编码器等采用的都是先进的传感元件,使机器的机电一体得到了完美的表现。



2.1. This machine is mainly composed of electronic control system, conveying device, photoelectric detection, feeding device, filling and weighing device, lifting device, unloading device, transmission system and other parts.
2.2. The electrical control part is composed of PLC programmable computer program controller and frequency conversion speed regulator, with high integration, strong control ability and reliable operation. Application of touch screen technology makes the operation of the machine more reliable and convenient, and the man-machine interface is more friendly. Photoelectric sensors, encoders, etc. are all advanced sensing elements, so that the machine's electromechanical integration has been perfected.

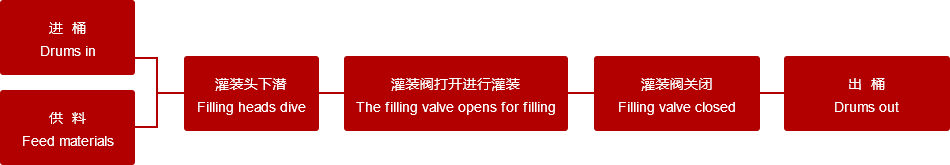

包装工艺流程 / Packaging process


组 3.png
